Cambiador de pantalla continuo (CSC)
Obtenga más de su proceso
Dos (2) modelos de bolsillo
Los cambiadores de pantalla continuos (CSC) proporcionan una filtración ininterrumpida de materiales termoplásticos. No tiempo de inactividad o desperdicio relacionado por cambios de pantalla, halta fiabilidad, las presiones medias más bajas de la cabeza y la producción diaria más alta hacen de este cambiador de malla una opción perfecta para la filtración continua de la masa fundida. El diseño de bajo mantenimiento no tiene sellos mecánicos y funcionará sin fugas durante décadas con el cuidado adecuado.

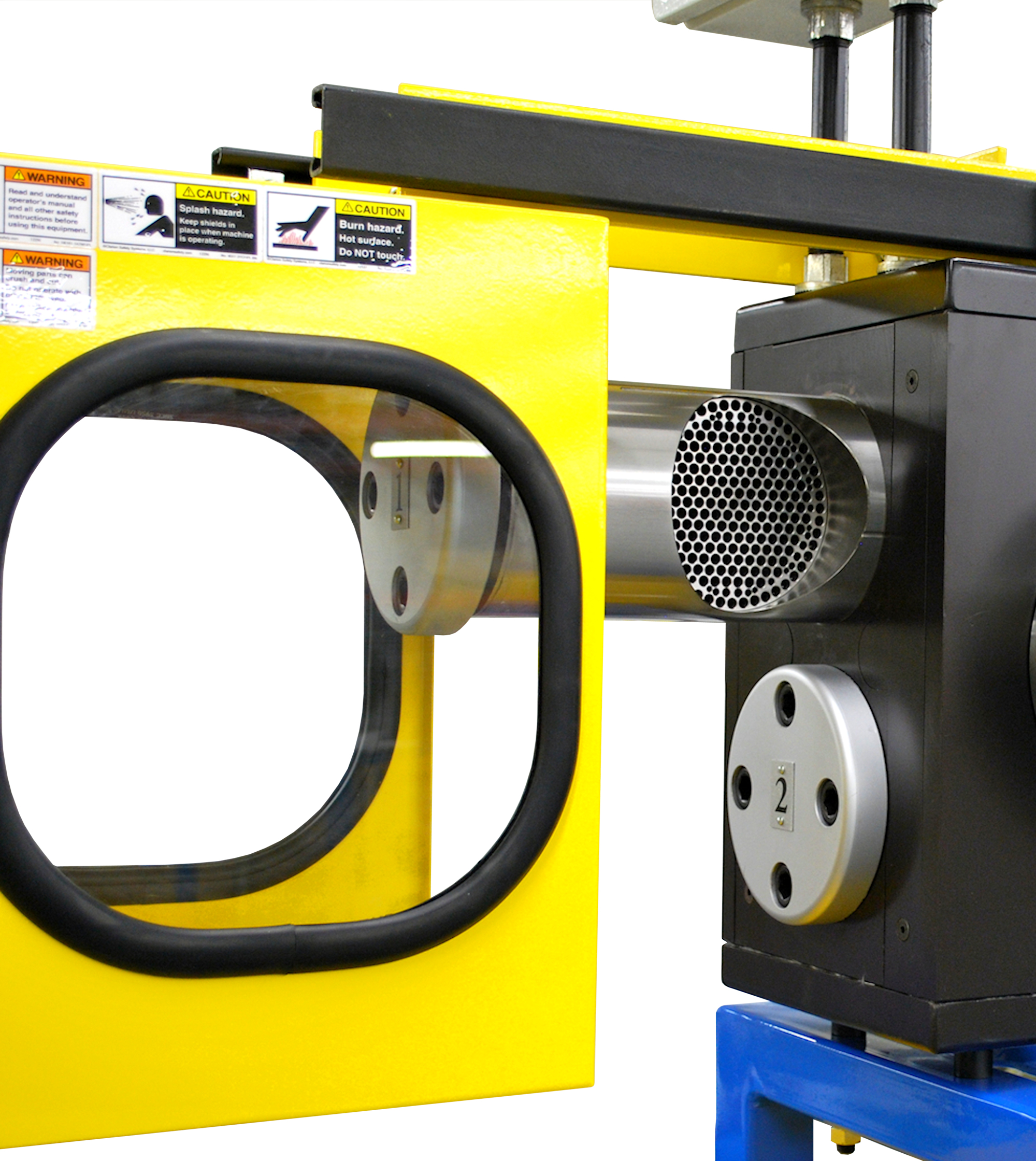

El flujo de polímero fundido se divide en dos corrientes en la entrada de la carcasa y se transporta a través de cada una de las placas rompedoras y los paquetes de cribas. Cada placa de ruptura y canal de flujo está diseñado para adaptarse al rendimiento total del extrusor o del equipo aguas arriba durante un cambio de pantalla. El aire atrapado se purga eficazmente a través de las rejillas de ventilación antes de volver a introducir el paquete de malla.
Cuatro (4) modelos de bolsillo
Para los procesos que requieren un área de filtro aumentada o que desean una variación de presión mínima durante un cambio de malla, se recomienda un cambiador de malla continuo CSC de cuatro bolsillos. Los modelos de cuatro bolsillos reducen la caída de presión promedio y, a su vez, producen un mayor rendimiento. Durante un cambio de pantalla momentáneo, tres pantallas se mantienen en flujo. El control paso a paso del PLC minimiza el cambio de presión en la reentrada de la pantalla y mantiene cualquier cambio en el caudal durante este proceso en un mínimo o en ninguno.
Especificaciones
| Temperatura ° F [° C] | Hasta 650 [343] |
| Max oper. presión PSI [bar] | máx. 7500 [500] |
| Zonas de control (vivienda) | Uno (1) o dos (2) |
| Calefacción | Eléctrico / Fluido |
| Modelo | Max. Rendimiento * | Diámetro de la pantalla | Área de filtro | Calentador | Peso | ||||
| Libras / hora | Kg / Hr | Pulgadas | mm | Pulgadas² | cm² | kW | libras | kgs | |
| CSC-058 | 375 | 170 | 2.3 | 58.3 | 2 x 4,1 | 2 x 26,7 | 6.0 | 316 | 143 |
| CSC-076 | 650 | 300 | 3.0 | 76.3 | 2 x 7,1 | 2 x 45,7 | 6.0 | 534 | 242 |
| CSC-096 | 1,000 | 450 | 3.8 | 96.3 | 2 x 11,3 | 2 x 72,8 | 6.0 | 534 | 242 |
| CSC-116 | 1,500 | 675 | 4.6 | 116.3 | 2 x 16,5 | 2 x 106,2 | 9.0 | 775 | 352 |
| CSC-125 | 1,800 | 825 | 4.9 | 125.3 | 2 x 19,1 | 2 x 123,3 | 9.0 | 1,100 | 499 |
| CSC-148 | 2,400 | 1,100 | 5.8 | 148.3 | 2 x 26,8 | 2 x 172,7 | 18.0 | 1,450 | 658 |
| CSC-176 | 3,500 | 1,600 | 6.9 | 176.3 | 2 x 37,8 | 2 x 244,1 | 18.0 | 2,645 | 1,200 |
| CSC-200 | 4,500 | 2,050 | 7.9 | 200.4 | 2 x 48,9 | 2 x 315,4 | 24.0 | 3,855 | 1,749 |
| CSC-230 | 6,000 | 2,700 | 9.1 | 230.3 | 2 x 64,6 | 2 x 416,5 | 36.0 | 4,200 | 1,906 |
| CSC-250 | 7,200 | 3,250 | 9.9 | 250.3 | 2 x 76,3 | 2 x 492,0 | 36.0 | 5,700 | 2,586 |
| CSC-300 | 10,500 | 4,750 | 11.8 | 300.3 | 2 x 109,8 | 2 x 708,3 | 108.0 | 9,200 | 4,174 |
| * Máx. Las tasas de rendimiento son estimaciones y están sujetas al material, la viscosidad, la presión y el nivel de filtración. * Para los modelos de 4 bolsillos, multiplique el rendimiento estimado por 2,5 - 3. Consulte con PSI para conocer la caída de presión. |
|||||||||
| Modelo | Max. Tasa de rendimiento* | Pantalla Ovalada | Área de filtro | Calentador | Peso | ||||
| Libras / hora | Kg / Hr | Pulgadas | mm | Pulgadas² | cm² | kW | libras | kgs | |
| CSC-125/195 | 3,000 | 1,350 | 4,92 x 7,67 | 125 x 195 | 2 x 32,6 | 2 x 210,2 | |||
| CSC-148/230 | 4,100 | 1,850 | 5,71 x 9,06 | 148 x 230 | 2 x 45,5 | 2 x 293,4 | |||
| CSC-176/270 | 5,800 | 2,600 | 6,87 x 10,63 | 175 x 270 | 2 x 63,1 | 2 x 406,8 | 24.0 | 2,750 | 1,248 |
| CSC-200/300 | 7,500 | 3,400 | 7,87 x 11,81 | 197 x 300 | 2 x 79,7 | 2 x 514,1 | 24.0 | 3,430 | 1,556 |
| CSC-230/310 | 9,000 | 4100 | 9,06 x 12,20 | 230 x 310 | 2 x 92,9 | 2 x 599,5 | 36.0 | 4,550 | 2,064 |
| CSC-250/345 | 12,000 | 5,500 | 9,84 x 13,58 | 250 x 345 | 2 x 112,9 | 2 x 728,3 | 72.0 | 7,745 | 3,514 |
| * Máx. Las tasas de rendimiento son estimaciones y están sujetas al material, la viscosidad, la presión y el nivel de filtración. * Para los modelos de 4 bolsillos, multiplique el rendimiento estimado por 2,5 - 3. Consulte con PSI para conocer la caída de presión. |
|||||||||
Caracteristicas
- Diseño de doble flujo para un flujo ininterrumpido
- Sin sellos mecánicos: garantía de 5 años sin fugas
- Sin canales de flujo que se cuelgan para cambios rápidos de material
- Cilindros hidráulicos de gran tamaño
- 2 o 4 diseños de bolsillo de pantalla
- Bolsillos de pantalla redondos u ovalados
- Sello especial patentado para materiales de alto flujo de fusión (1800 MFI)
- Placas de interruptores de baja delta-P para mayor rendimiento y mayor tiempo de ejecución entre cambios de pantalla
Opciones
Sello de baja viscosidad
Sello especial patentado para materiales de viscosidad ultrabaja (haga clic para obtener información)
Placas rompedoras ovaladas
Los bolsillos ovalados agregan 65%-68% más área de filtración, menor delta-P
Super platos
Superplacas para mejorar la eficiencia de la pantalla (haga clic para obtener información)
Delta-P bajo
Agujeros más grandes de la placa del interruptor para reducir la caída de presión (haga clic para obtener información)
Más

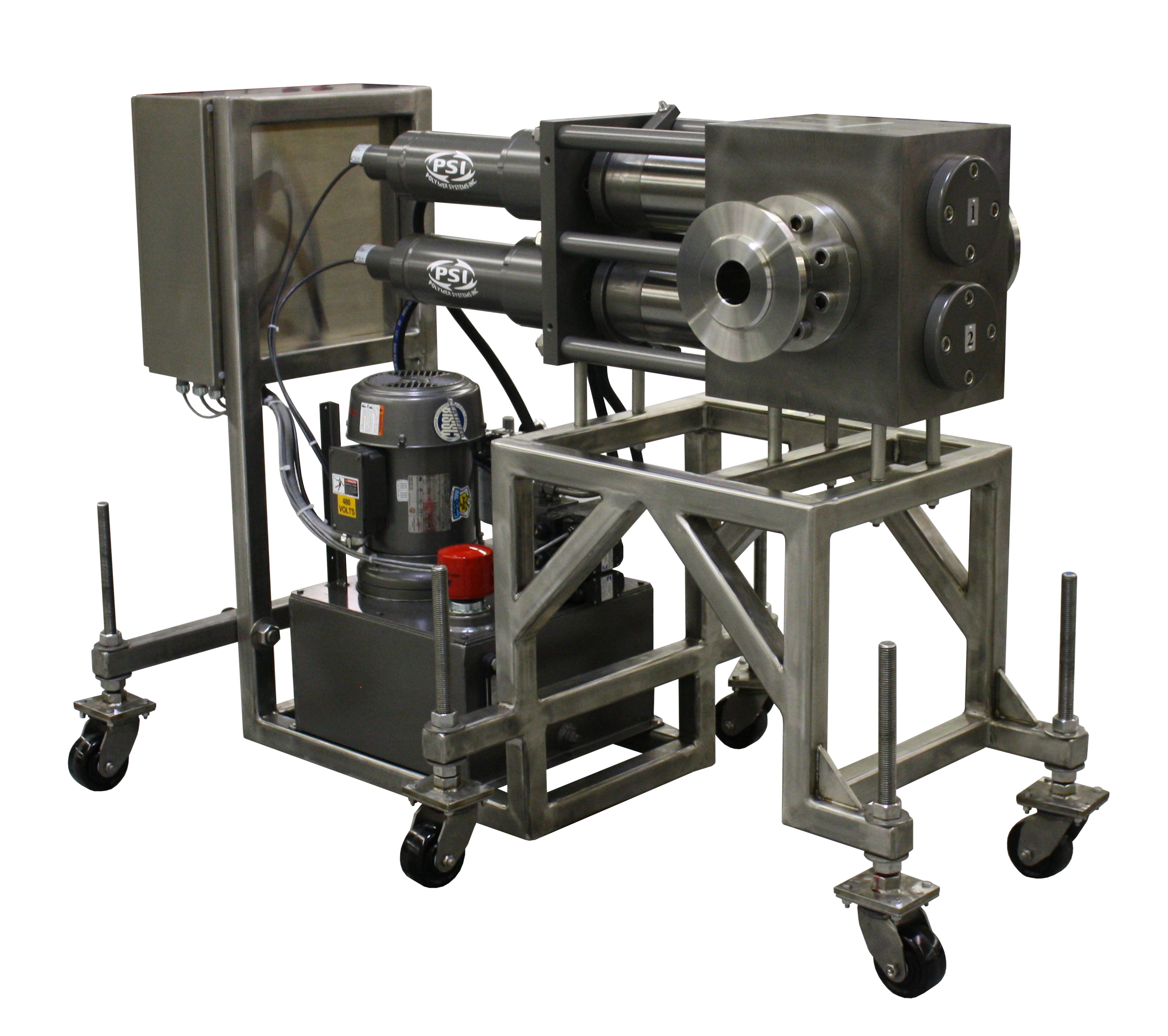

- Materiales de construcción para aplicaciones específicas
- Holguras específicas de la aplicación
- Montaje vertical (hasta CSC-176)
- Calor / frío del fluido interno
- Alta temperatura a 850 ° F [454 ° C]
- Voltaje especial del calentador
- Unidad de potencia hidráulica montada en carro
Accesorios
- Unidad de poder hidráulico
- Carro de apoyo
- Adaptadores
- Unidades de control de aceite caliente
- Colgante de mano manual
- PLC FilterPak: Control para un cambiador de pantalla (plataformas micro o PLC completo)
- PLC IntegraPak: Control integrado para cambiador de pantalla, bomba, extracción aguas abajo y zonas de calor
- Panel de control de calor independiente
