Unité de puissance hydraulique (HPU)

Hydraulic Power Unit for Polymer Extrusion Screen Changer Melt Filter

Obtenez plus de votre processus

Les unités de puissance hydraulique (HPU) PSI fournissent la puissance nécessaire pour actionner les changeurs de crible à commande hydraulique et les vannes de dérivation. Selon la demande fonctionnelle, les HPU sont équipés d'accumulateurs de pression pour un changement rapide, ou sans accumulateur lorsqu'un flux constant de pression suffit à faire fonctionner le système. Un seul HPU peut être agencé pour faire fonctionner plusieurs appareils, soit à plomberie dure, soit avec des déconnexions rapides. Les HPU sont conçus pour fonctionner avec des fluides à base de pétrole et peuvent éventuellement faire fonctionner de l'eau glycolée.

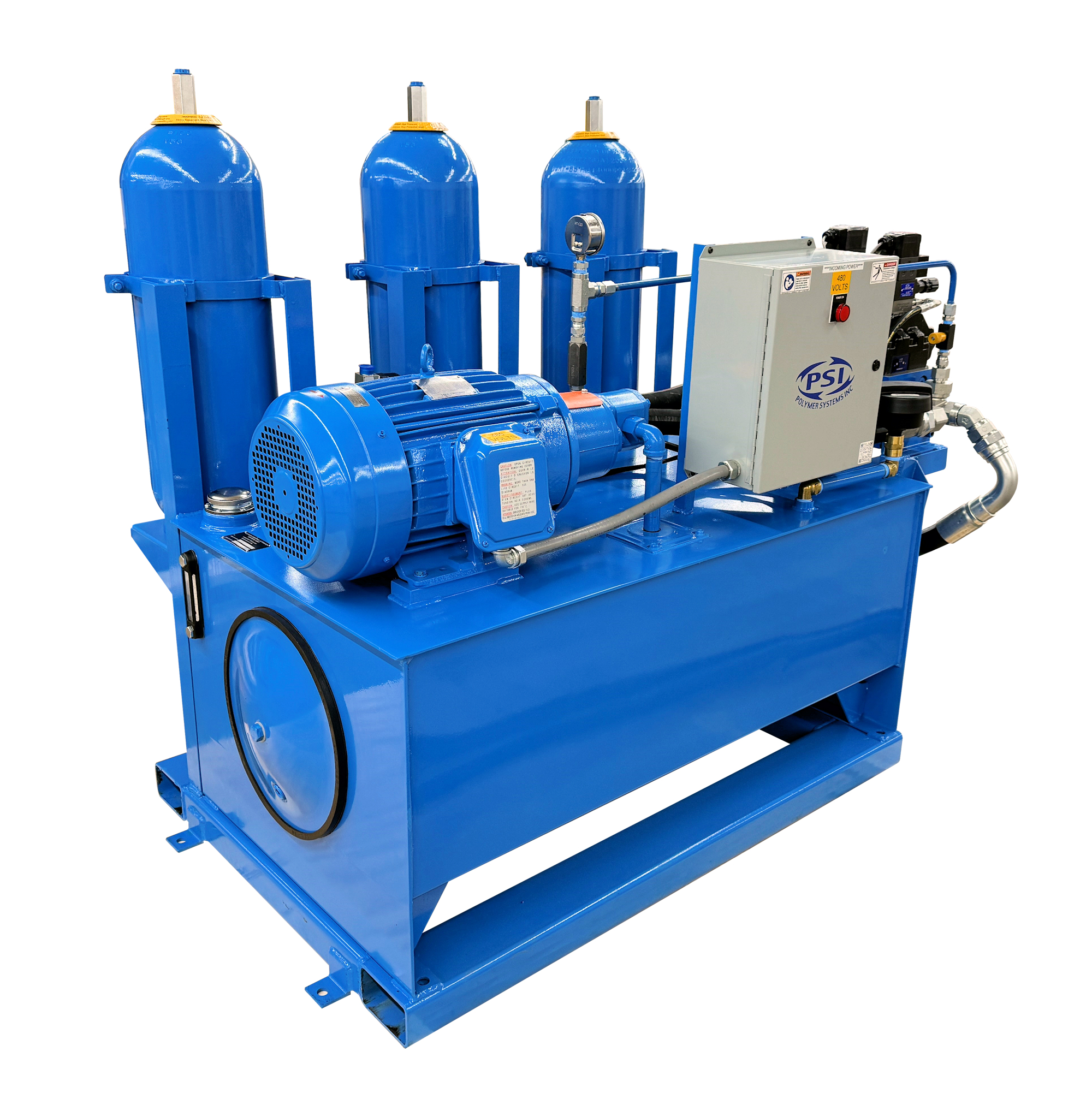

Unité de puissance hydraulique HPU-15.0A

Caractéristiques

Fluide hydraulique AW-32 ou équivalent
Indice de viscosité 90+
Pression de décharge 3 000 psi
Exploitation temporaire. (maximum) 120°F [49°C]
Type de pompeÉquipement
HPU de type accumulateur :
Pressostat2 700 psi
Précharge de l'accumulateur1 400 psi*
* Les HPU avec accumulateurs expédiés par fret aérien n'ont pas de précharge. Dans ces cas, le client est responsable de charger l'accumulateur à la pression de précharge requise avant de démarrer le système.
Modèle HPUType de changeur d'écranGPM de la pompePuissance du moteurRéservoir (Gal)Volume d'accumulateur. (Fille)Type d'accumulateur
HPU-0.4SSCC/DSC0.40.7510N / AN / A
HPU-0.9SSCC/DSC0.9210N / AN / A
HPU-1.2SSCC/DSC1.2310N / AN / A
HPU-1.8SSCC/DSC1.8510N / AN / A
HPU-2.7SSCC/DSC2.77.520N / AN / A
HPU-4.2SSCC/DSC4.21020N / AN / A
HPU-6.5SSCC/DSC6.51520N / AN / A
HPU-8.5SSCC/DSC8.52030N / AN / A
HPU-1.8S/0.5ACSC-BF1.85200.5Piston

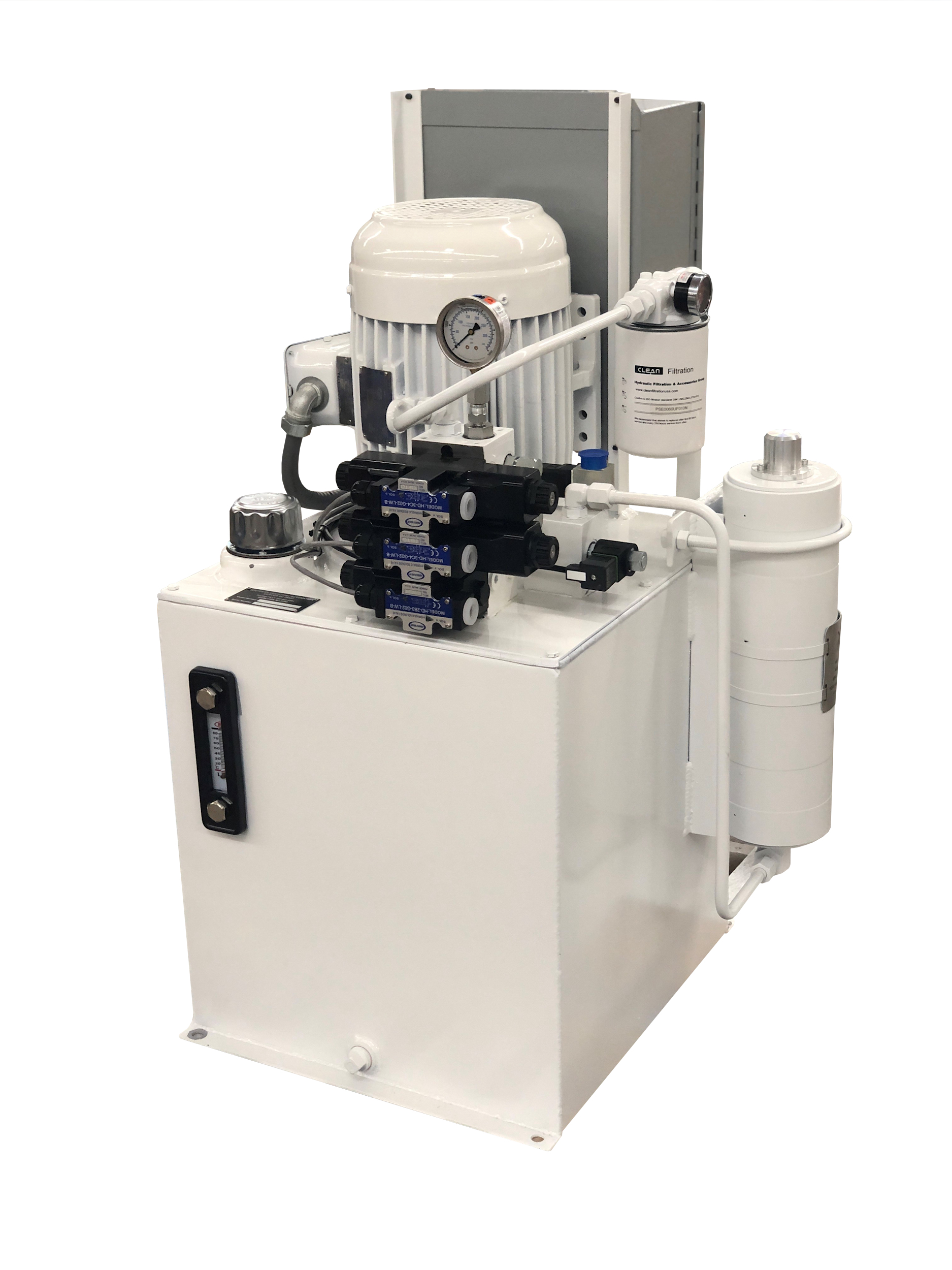

HPU-2.7S/0.5ACSC-BF2.75200.5Piston
HPU-4.0S/1.0ACSC-BF47.5201Piston
HPU-1.5ACSS1.82101.5Piston
HPU-2.5ACSS1.83102.5Piston
HPU-5.0ACSS2.75205Piston

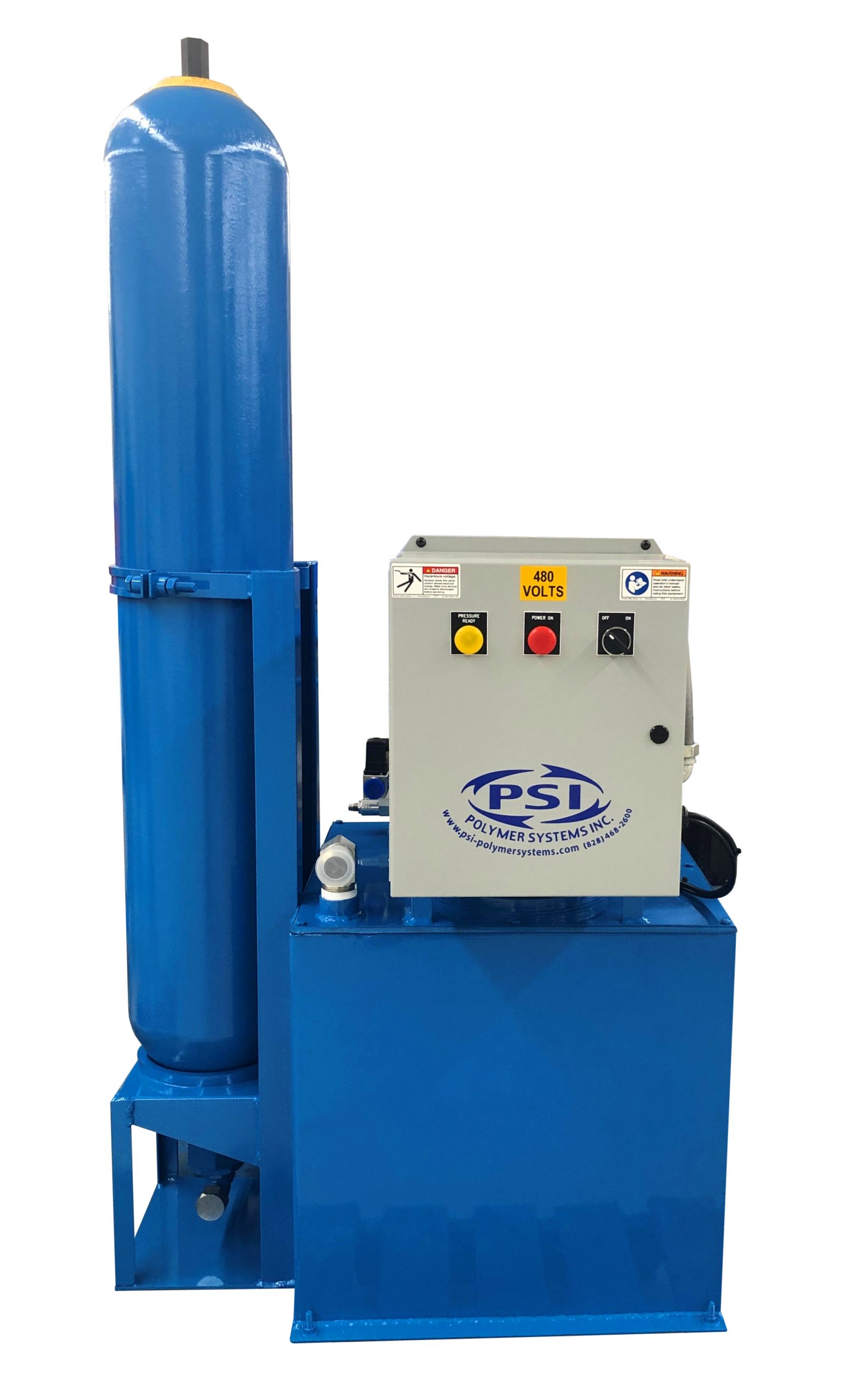

HPU-10.0ACSS3.17.53010Vessie

Fonctionnalités

  • Interrupteur marche-arrêt simple
  • Le verrouillage empêche le fonctionnement si les protections de l'appareil sont ouvertes
  • La soupape de surpression du système empêche la surpression
  • Manomètre du système facile à lire

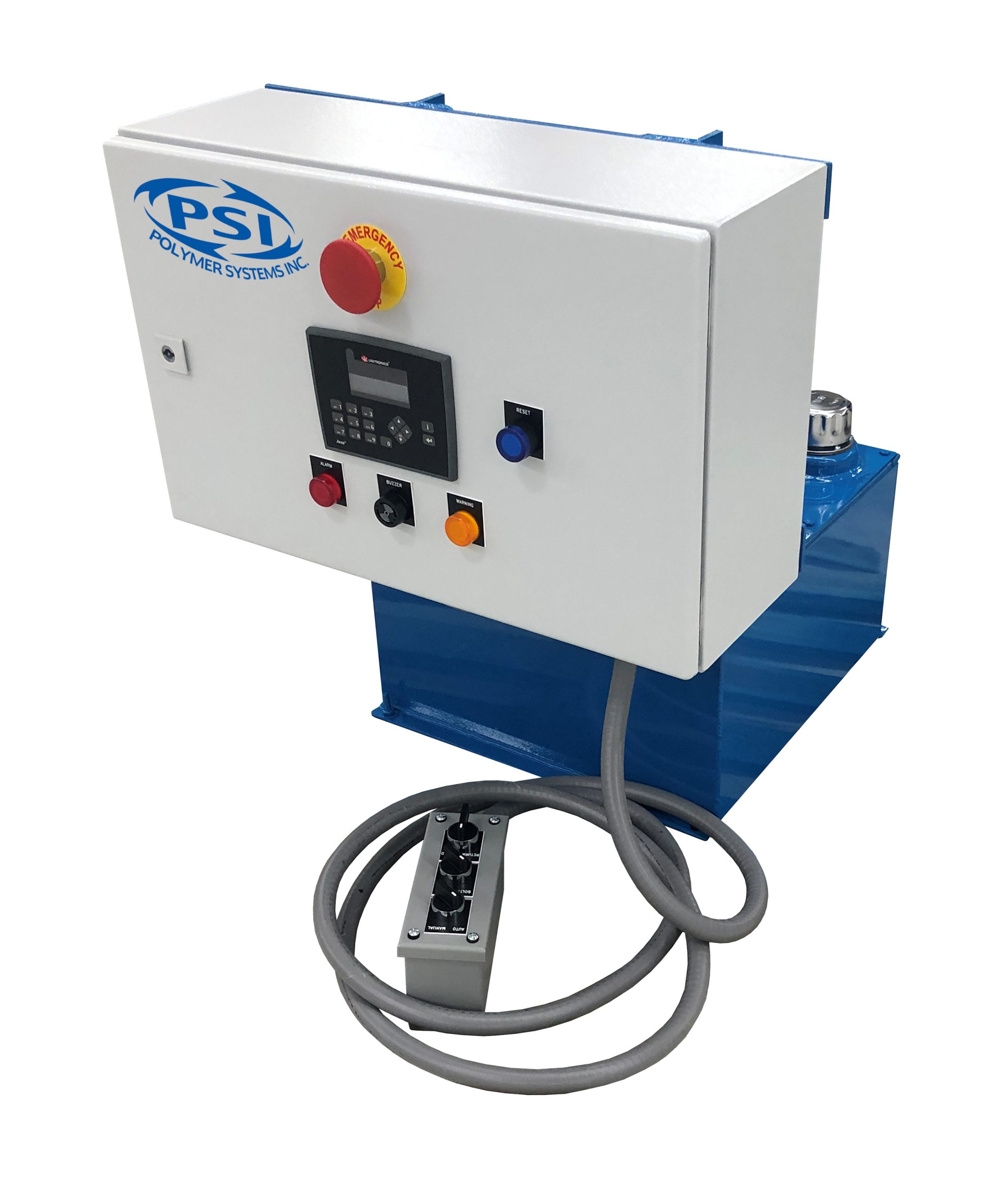

  • Panneau de commande monté sur HPU
  • Le réservoir comprend des jauges de niveau d'huile et de température, un filtre de bouchon de reniflard et une crépine de puisard

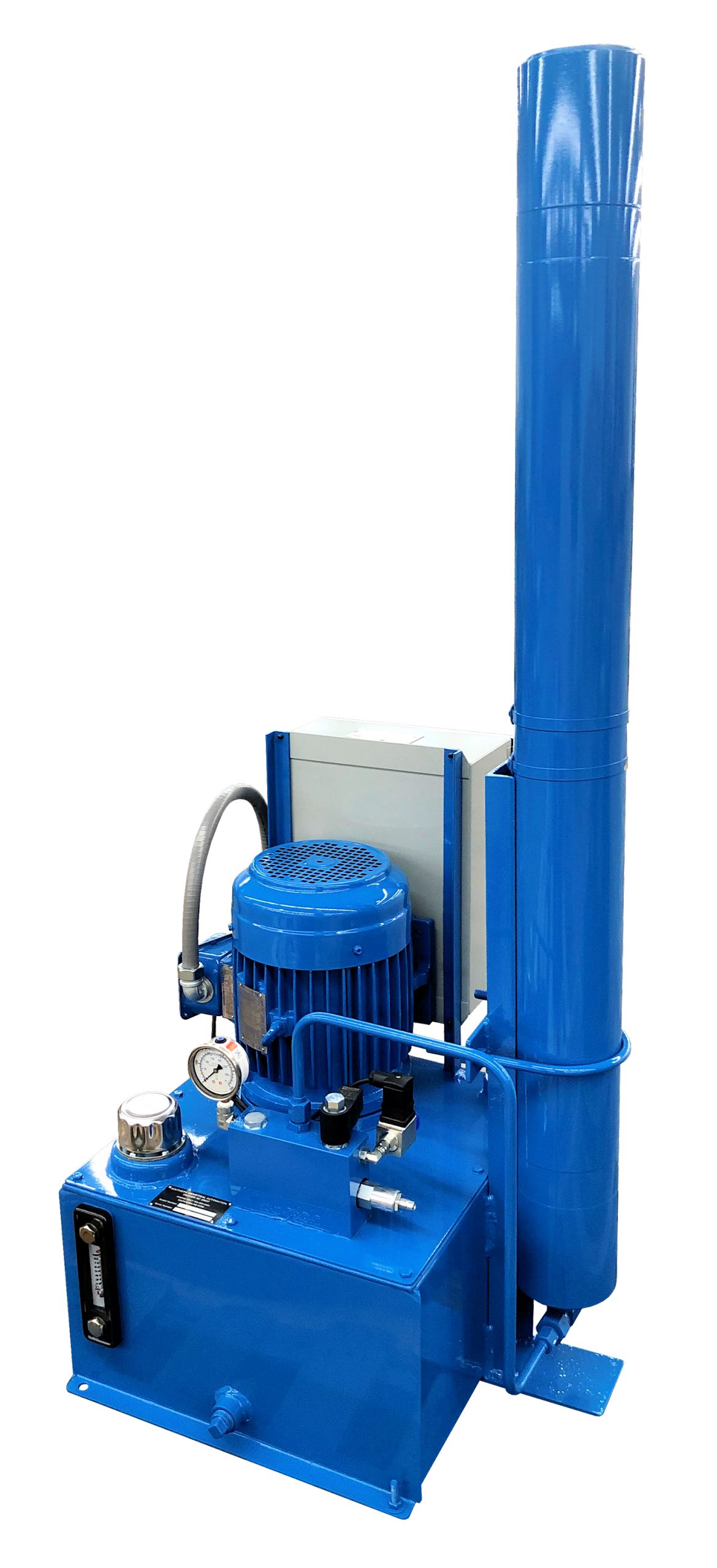

Modèles d'accumulateurs

  • Accumulateur à piston via HPU-5.0A
  • Accumulateur à vessie pour grosses HPU
  • L'électrovanne à vidange automatique soulage la pression du système lorsque l'alimentation est coupée ou interrompue
  • Le relais anti-redémarrage empêche le redémarrage automatique après une coupure de courant
  • Commandes câblées pour 115V avec transformateur de commande inclus
  • Le verrouillage empêche l'unité de fonctionnement si la pression prête n'est pas atteinte
  • Accumulateurs évalués pour 3000 psi
  • Clapet anti-retour - maintient la pression après l'arrêt de la pompe

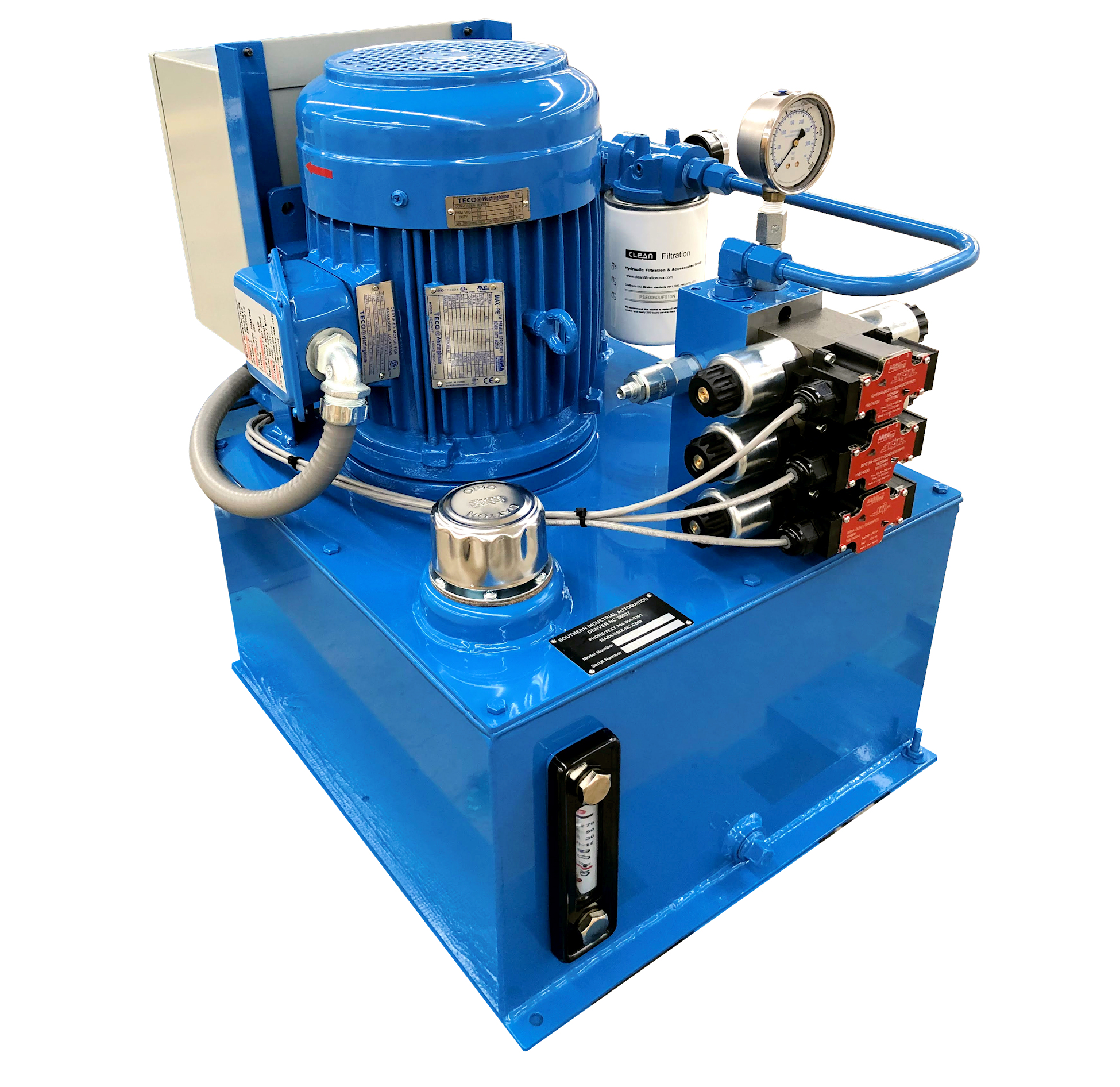

Modèles sans accumulateur

  • Commandes câblées pour 24VDC avec alimentation
  • Filtre de retour

Choix

  • Fréquence industrielle spéciale pour le moteur et les commandes
  • Manifolds pour le fonctionnement du changeur multi-écrans
  • Flexibles hydrauliques haute pression
  • Eau glycolée au lieu d'un fluide à base de pétrole
  • Modèles d'accumulateurs :
    • Accumulateurs à vessie
    • Kits de recharge de gaz azote
