PSI 폴리머 시스템

다이버터 밸브(DIV)

프로세스에서 더 많은 것을 얻으십시오

PSI 전환 밸브(DIV)는 유동화된 재료 스트림의 흐름을 선택 가능한 대상으로 안내합니다. 폴리머, 핫멜트 접착제, 식품 및 화학 응용 분야에 사용되는 전환 밸브는 일반적으로 시동 작업을 용이하게 하기 위해 2위치(공정/덤프) 구성으로 공급됩니다. 덤프 위치는 재료 또는 색상 변경을 위해 크로스오버 중에 생성된 재료를 포함하여 사양을 벗어난 시작 재료를 분리합니다. 재료 흐름과 품질이 완전히 설정되면 온라인 위치로 빠르게 전환하여 다이에 대한 최적의 압력 및 체적 흐름을 보장합니다. 이렇게 하면 전환 기능이 없는 시스템에서 일반적으로 마주하게 되는 펠릿 건조기에서 다이 구멍 동결, 사양을 벗어난 펠릿 및 저하된 시작 재료의 교차 오염 가능성이 제거됩니다.

3개, 4개 및 5개 위치 전환 밸브는 바이패스 및 다방향 흐름 기능을 추가합니다. 이를 위한 응용 프로그램에는 다이 바이패스 또는 탱크 채우기는 물론 교대 다이 및 동시 다중 다이 흐름이 포함됩니다. 토출 포트는 거의 모든 방향을 수용하도록 구성할 수 있습니다. 이 전환 밸브는 수직 및 회전 포트 이동을 제공합니다. 크기는 소규모 배치 작업에서 연속 출력이 필요한 대형 폴리머 반응기에 이르기까지 다양합니다.

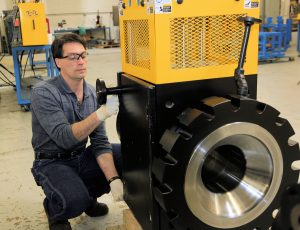

Polymer Extrusion Diverter Valve (DIV)
DIV 모델 - 하단 전환 포함

명세서

온도 °F [°C]
최대 650 [343]
맥스 오퍼. 압력 PSI [바]
최대 10,000 [670]
통제 구역(하우징)
하나 (1)
난방
전기/유체
Polymer Extrusion Diverter Valve (DIV)
PDV 모델 - 측면 전환 및 UWP 연결 포함
최대 처리량¹ 관통 구멍 직경.전환 위치²무게
모델 파운드/시간킬로그램/시인치mm구역kWLB킬로그램
DIV-1.01,2505,671.0025.4맨 아래13.010548
DIV-1.52,5001,1341.5038.1맨 아래14.018584
DIV-2.04,5002,0422.0050.8맨 아래14.0222101
DIV-3.010,0004,5363.0076.2맨 아래16.0300137
DIV-4.018,0008,1654.00101.6맨 아래112.0550250
DIV-6.040,00018,1446.00152.4맨 아래1기름/증기2,6501,202
DIV-8.075,00034,0208.00203.2맨 아래1기름/증기3,5501,610
PDV-621507941.3835.016.0396180
PDV-76,2502,8352.3659.916.0797362
¹처리량 값은 재료, 점도 및 여과 수준에 따라 달라질 수 있습니다. ²다중 포트 모델은 고객이 정의한 위치로 전환됩니다. 정보는 공장에 문의하십시오. ³교대 시간은 사용자가 지정한 프로세스 요구 사항에 따라 더 빠르거나 더 느릴 수 있습니다.

특징

  • 약 일(1) 두 번째 교대 - 프로세스별
  • 볼트온 연결(DIV 모델)
  • 볼트형 하우징으로 상류 어댑터를 제거하여 체류 시간 단축(PDV 모델)
  • 수중 펠릿타이저 노즈콘 연결을 위한 원뿔형 방전(PDV 모델)
  • 측면 또는 하단 배출
  • 유압 전환 작동
  • 메카니컬 씰 크로스볼트 디자인 없음 – 5년 동안 누출 없음 보증
  • 스테인리스 스틸 배출 슈트(측면 배출 모델용)
  • 정확한 위치 지정을 위한 기계적 정지
  • 추가 변속 보장을 위한 크고 견고한 유압 실린더
  • 낮은 체류 시간
  • 전기 인터록이 있는 안전 가드

옵션

  • 저점도/고 MFI 소재를 위한 특허 받은 씰 시스템
  • 위치 표시용 근접 센서
  • 일체형 압력/온도 포트
  • 스테인리스 스틸 구조
  • 내부 유체 가열/냉각
  • 절연 재킷
  • 흐름 채널 제한 장치
  • 맞춤형 디자인
  • 특수 전압 히터
  • 위험 지역 지정

부속품

  • 헤비 듀티 지원 카트
  • HPU 카트 마운트
  • 어댑터
  • 압력 기기
  • 열 조절
  • 뜨거운 기름 제어 장치

통제 수단

  • 2위치 순간 스위치가 있는 수동 휴대용 펜던트(표준)
  • 위치 표시등이 있는 자동 푸시 버튼 제어(옵션)
  • 독립형 열 제어 패널(옵션)
