Sistemas de Polímeros PSI

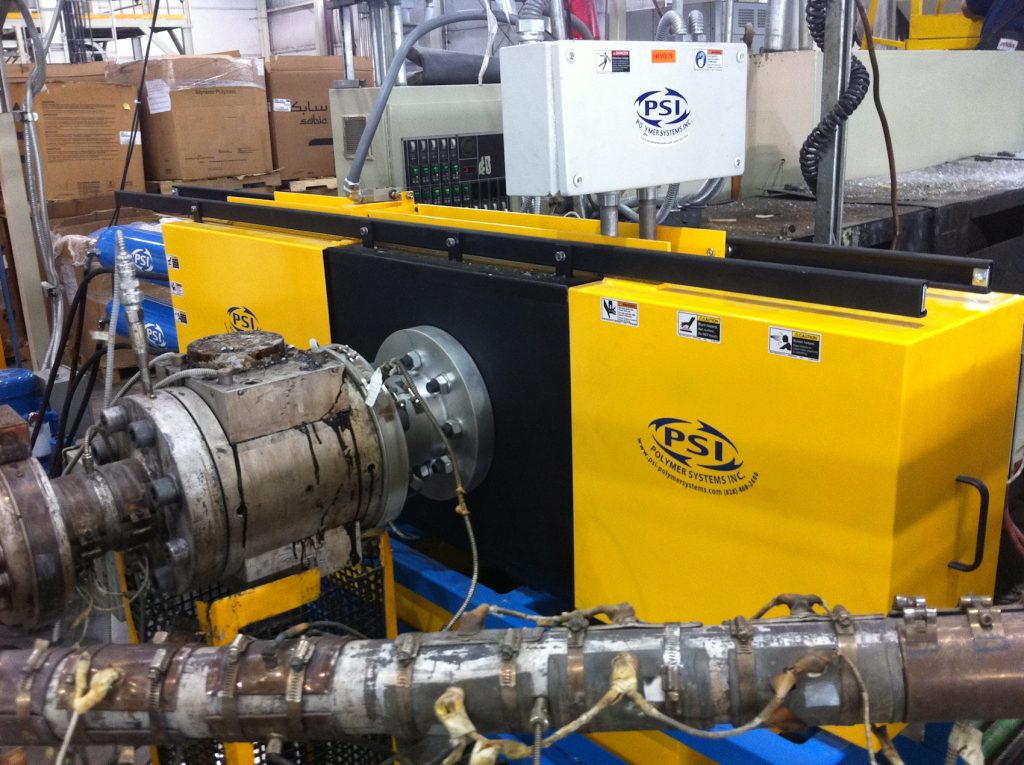

Trocador de tela contínuo (CSC)

Obtenha mais do seu processo

Dois (2) modelos de bolso

Os Trocadores de Tela Contínuos (CSC) fornecem filtragem ininterrupta de materiais termoplásticos. Não tempo de inatividade ou refugo relacionado para alterações de tela, halta confiabilidade, pressões de cabeçote médias mais baixas e maior produção diária tornam este trocador de tela a escolha perfeita para filtração contínua de derretimento. O design de baixa manutenção não possui selos mecânicos e operará sem vazamentos por décadas com os devidos cuidados.

O fluxo de fusão do polímero é dividido em dois fluxos na entrada do alojamento e é transportado através de cada uma das placas de quebra e pacotes de tela. Cada placa do disjuntor e canal de fluxo é projetado para acomodar o rendimento total da extrusora ou do equipamento a montante durante uma troca de tela. O ar aprisionado é purgado com eficiência através de aberturas antes da reintrodução do pacote de tela.

Quatro (4) modelos de bolso

Para processos que exigem maior área de filtro ou que desejam variação mínima de pressão durante uma troca de tela, é recomendado um trocador de tela contínuo CSC de quatro bolsos. Os modelos de quatro bolsos reduzem a queda de pressão média e, por sua vez, proporcionam maior rendimento. Durante a troca momentânea de tela, três telas são retidas no fluxo. O controle de passo PLC minimiza a mudança de pressão na reentrada da tela e mantém qualquer mudança na taxa de fluxo durante este processo para pouca ou nenhuma.

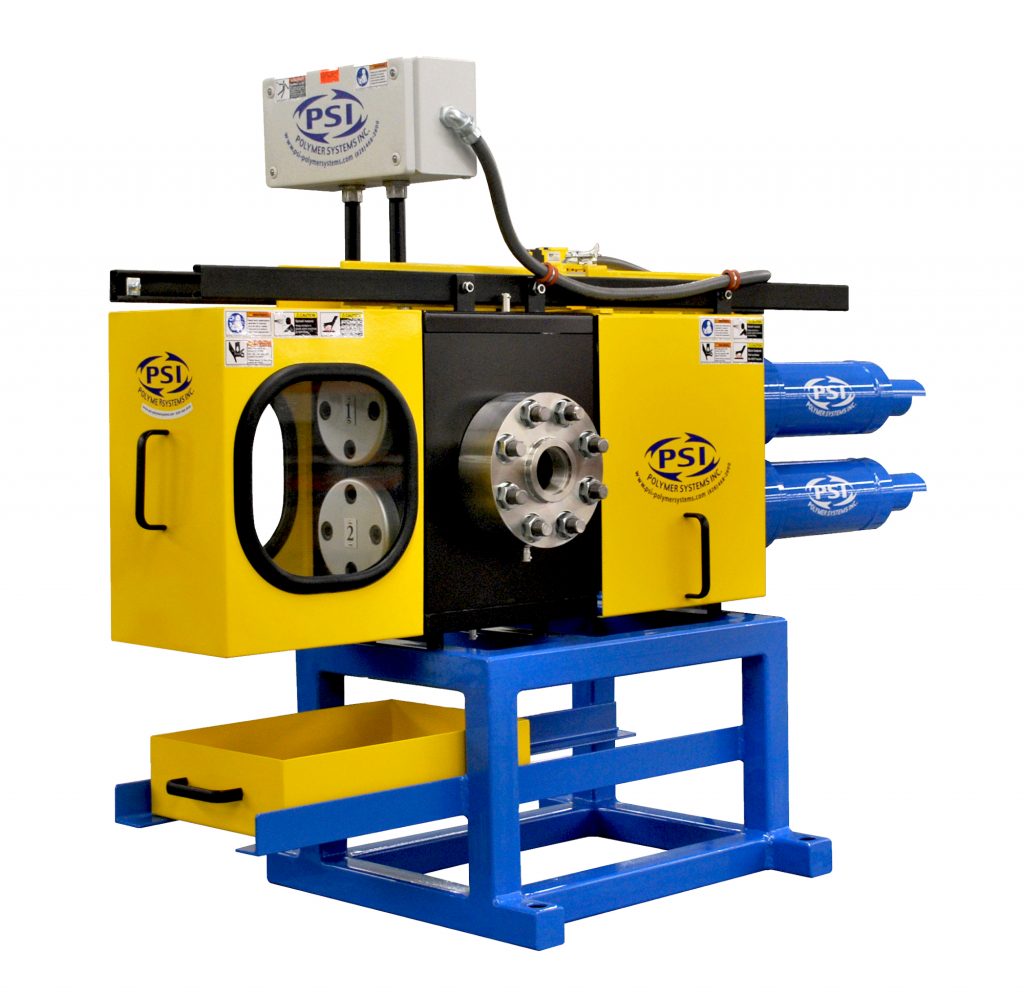

Polymer Extrusion Continuous Screen Changer (CSC) Melt Filter
>> FLOW (Mostrado com um bolso offline) >>

Especificações

Temperatura °F [°C]Até 650 [343]
Operador máx. pressão PSI [bar]máx. 7.500 [500]
Zonas de controle (alojamento)Um (1) ou Dois (2)
AquecimentoElétrico/Fluido
ModeloMáx. Taxa de transferência*Diâmetro da telaÁrea de filtroAquecedorPeso
libras/hKg/HrPolegadasmilímetrosPolegadas²cm²kWlibraskg
CSC-0583751702.358.32 x 4,12 x 26,76.0316143
CSC-0766503003.076.32 x 7,12 x 45,76.0534242

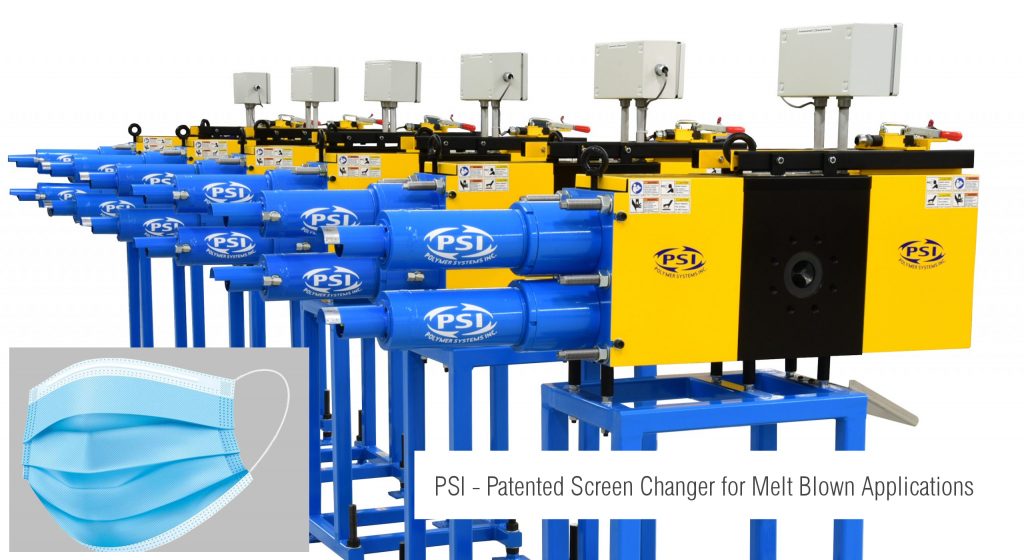

CSC-0961,0004503.896.32 x 11,32 x 72,86.0534
242
CSC-1161,5006754.6116.32 x 16,52 x 106,29.0775
352
CSC-1251,8008254.9125.32 x 19,12 x 123,39.01,100
499
CSC-1482,4001,1005.8148.32 x 26,82 x 172,718.01,450
658

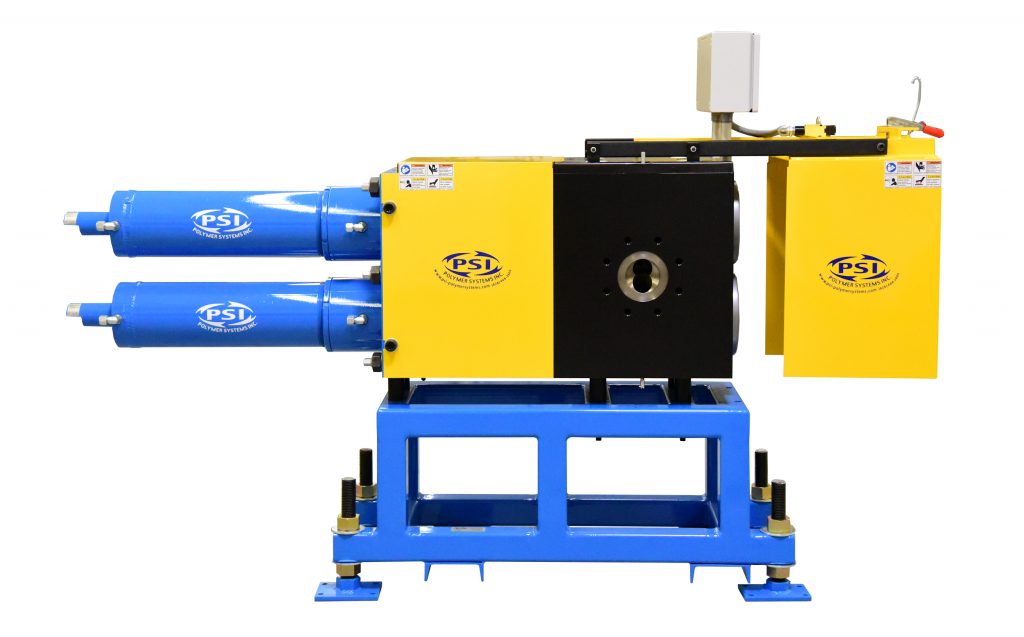

CSC-1763,5001,6006.9176.32 x 37,82 x 244,118.02,645
1,200
CSC-2004,5002,0507.9200.42 x 48,92 x 315,424.03,855
1,749
CSC-2306,0002,7009.1230.32 x 64,62 x 416,536.04,200
1,906

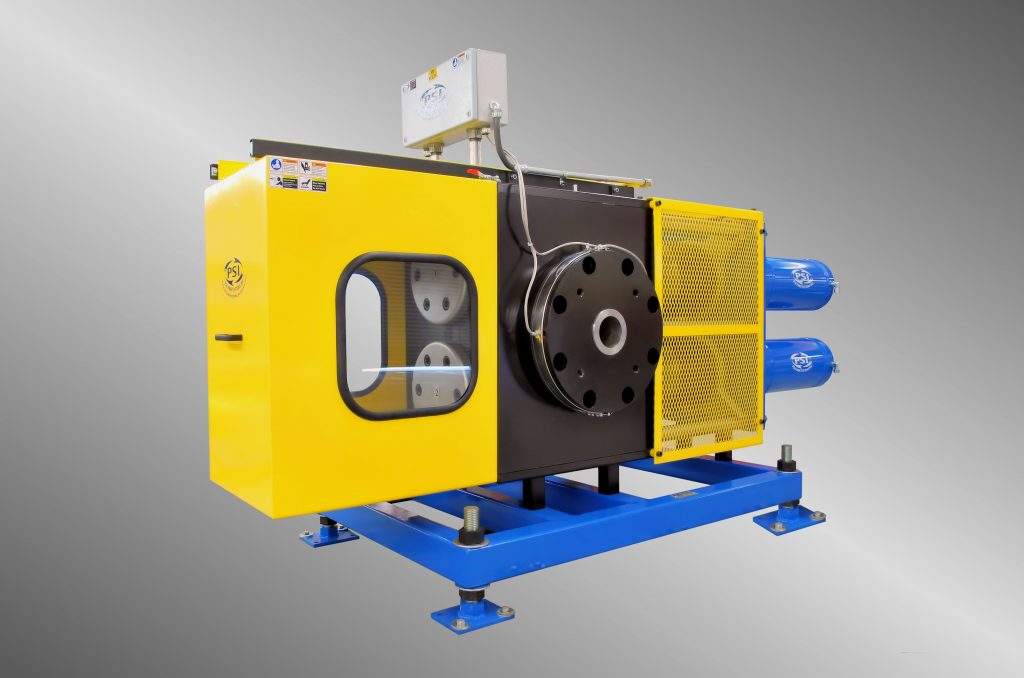

CSC-2507,2003,2509.9250.32 x 76,32 x 492,036.05,700
2,586
CSC-30010,5004,75011.8300.32 x 109,82 x 708,3108.09,200
4,174
* Máx. as taxas de rendimento são estimativas e estão sujeitas ao material, viscosidade, pressão e nível de filtragem.
* Para modelos de 4 bolsos, multiplique o rendimento estimado por 2,5 - 3. Consulte a PSI quanto à queda de pressão.
ModeloMáx. Taxa de transferencia*Tela OvalÁrea de filtroAquecedorPeso
libras/hKg/HrPolegadasmilímetrosPolegadas²cm²kWlibraskg
CSC-125/1953,0001,3504,92 x 7,67125 x 195 2 x 32,6 2 x 210,2
CSC-148/2304,1001,8505,71 x 9,06148 x 230 2 x 45,5 2 x 293,4
CSC-176/2705,8002,6006,87 x 10,63175 x 270 2 x 63,1 2 x 406,824.02,750
1,248
CSC-200/3007,5003,4007,87 x 11,81197 x 300 2 x 79,7 2 x 514,124.03,430
1,556
CSC-230/3109,00041009,06 x 12,20230 x 310 2 x 92,9 2 x 599,536.04,550
2,064
CSC-250/34512,0005,5009,84 x 13,58250 x 345 2 x 112,9 2 x 728,372.07,745
3,514
* Máx. as taxas de rendimento são estimativas e estão sujeitas ao material, viscosidade, pressão e nível de filtragem.
* Para modelos de 4 bolsos, multiplique o rendimento estimado por 2,5 - 3. Consulte a PSI quanto à queda de pressão.

Características

  • Design de fluxo duplo para fluxo ininterrupto
  • Sem selos mecânicos – 5 anos de garantia sem vazamentos
  • Sem canais de fluxo suspensos para trocas rápidas de material

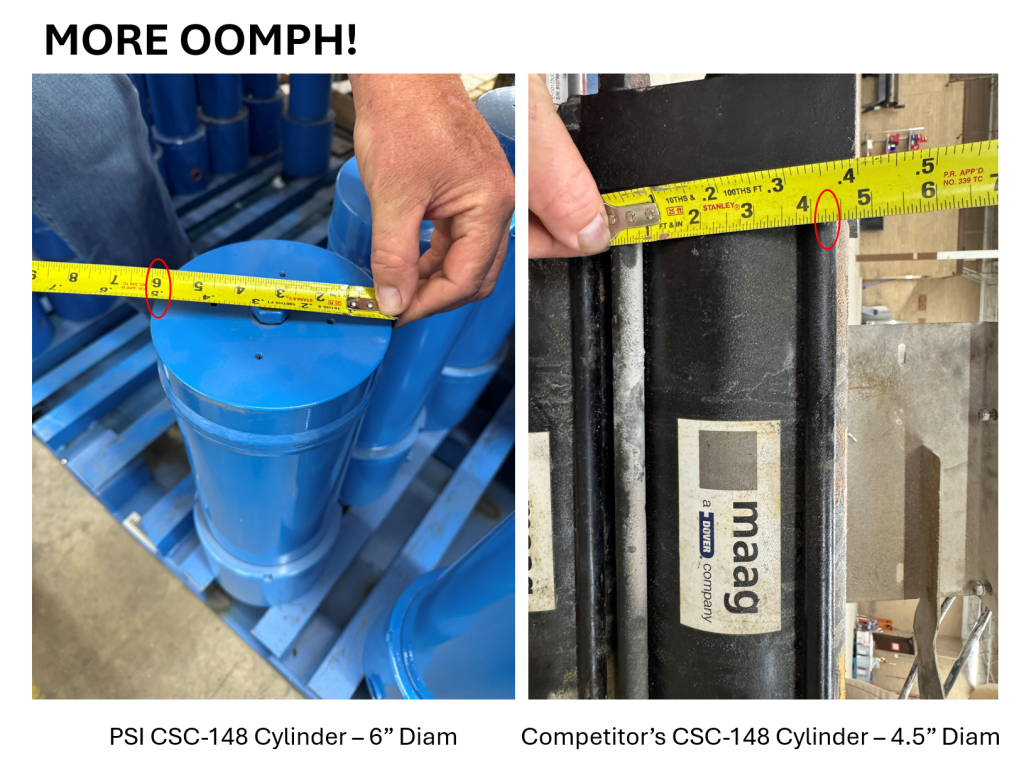

  • Cilindros hidráulicos superdimensionados
  • 2 ou 4 designs de bolso de tela
  • Bolsos de tela redondos ou ovais
  • Vedação especial patenteada para materiais de alto fluxo de fusão (1800 MFI)
  • Placas de disjuntor de baixa restrição com classificação de pressão padrão de 1500 dP. Placas de quebra de alta resistência opcionais disponíveis para classificação de 3000 dP para materiais de alta viscosidade.

Opções

PSI Polymer Systems Patented Low Viscosity Sealing System for Polymer Extrusion Screen Changers for for melt-blown and low viscosity adhesives

Vedação de Baixa Viscosidade

Vedação especial patenteada para materiais de viscosidade ultra baixa (clique para obter informações)

Oval Round vs Breaker Plate for Polymer Extrusion Screen Changer Melt Filter

Placas de quebra ovais

Bolsos ovais adicionam mais área de filtro, menor delta-P e mais saída (clique para obter informações)

Super Plate for Polymer Extrusion Screen Changer Melt Filter

Super Pratos

Super placas para maior eficiência da tela (clique para obter informações)

Breaker Plate for Polymer Extrusion Screen Changer Melt Filter

Baixo Delta-P

Orifícios maiores da placa do disjuntor para redução da queda de pressão (clique para obter informações)

Mais

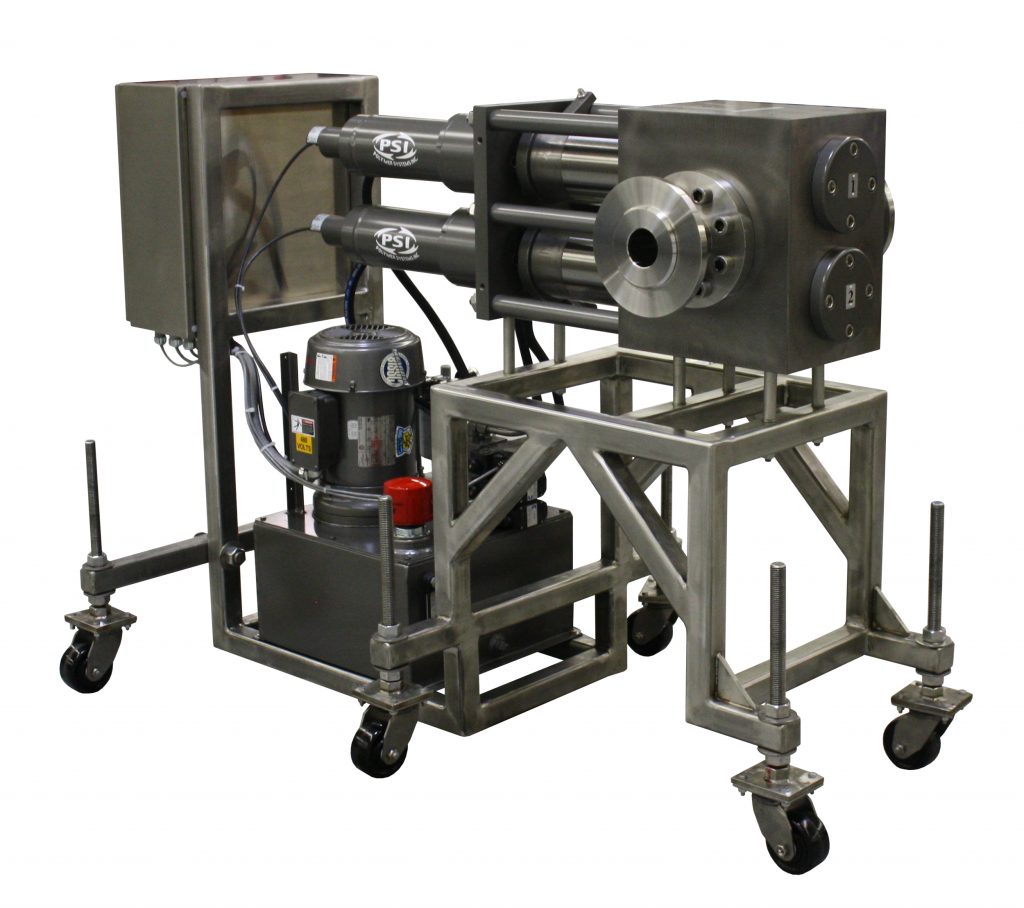

  • Materiais de construção específicos da aplicação
  • Liberações específicas do aplicativo
  • Montagem vertical (até CSC-176)
  • Calor/frio do fluido interno
  • Alta temperatura até 850°F [454°C]
  • Tensão especial do aquecedor
  • Unidade de Energia Hidráulica montada no carrinho

Acessórios

Controles

  • Pingente de mão manual
  • PLC FilterPak:  Controle para um trocador de tela (plataformas micro ou full PLC)
  • PLC IntegraPak: Controle integrado para trocador de tela, bomba, transporte a jusante e zonas de aquecimento
  • Painel de controle de calor autônomo
