Misturador Estático Uniflo (USM)

Obtenha mais do seu processo

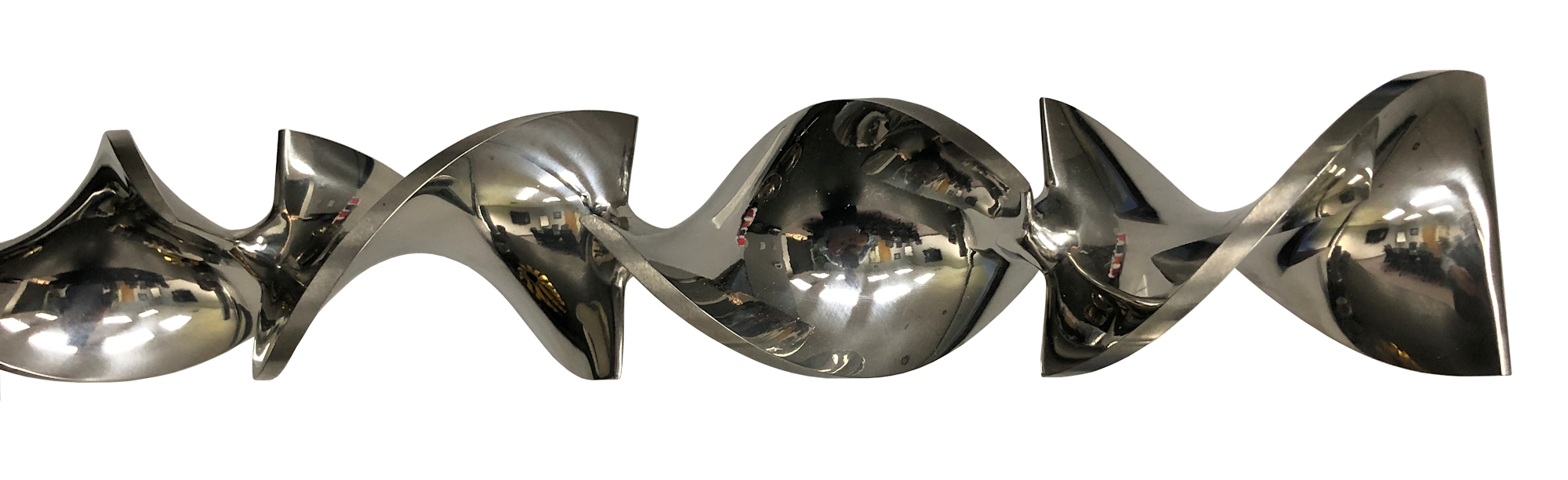

Os Misturadores Estáticos Uniflo (USM) fornecem mistura contínua em linha para polímeros, corantes, adesivos e outros fluidos. Elementos helicoidais alternados de 90° altamente polidos (torções de gravata borboleta alternadas) fornecem mistura radial e axial em um comprimento curto para garantir a mistura total de materiais compostos ou para nivelar os gradientes de temperatura de fusão. Os misturadores USM são feitos com elementos de alta resistência, não possuem partes móveis e produzem um coeficiente de arrasto excepcionalmente baixo. O elemento de mistura é fácil de remover para trocas rápidas de material e manutenção conveniente.

O fluxo de material sobre cada elemento no Misturador Estático Uniflo divide-se, mistura-se e muda de direção simultaneamente, garantindo uma saída homogênea.

Cada elemento sucessivo divide o fluxo de tal forma que o número de divisões é igual ao número anterior. Por exemplo, o primeiro elemento divide o fluxo em dois. O segundo elemento divide este resultado em quatro, o próximo em oito.

Um misturador de 6 elementos divide o fluxo 2⁶ (64) vezes.
Um misturador de 9 elementos divide o fluxo 2⁹ (512) vezes.

O fluxo não é linear. A mudança direcional constante dentro do misturador estático move o material do centro para a parede e da parede para o centro.

Especificações

Diâmetros do elemento	0,75 polegadas a 4 polegadas (19 mm -100 mm)
Elementos por misturador	6 ou 9

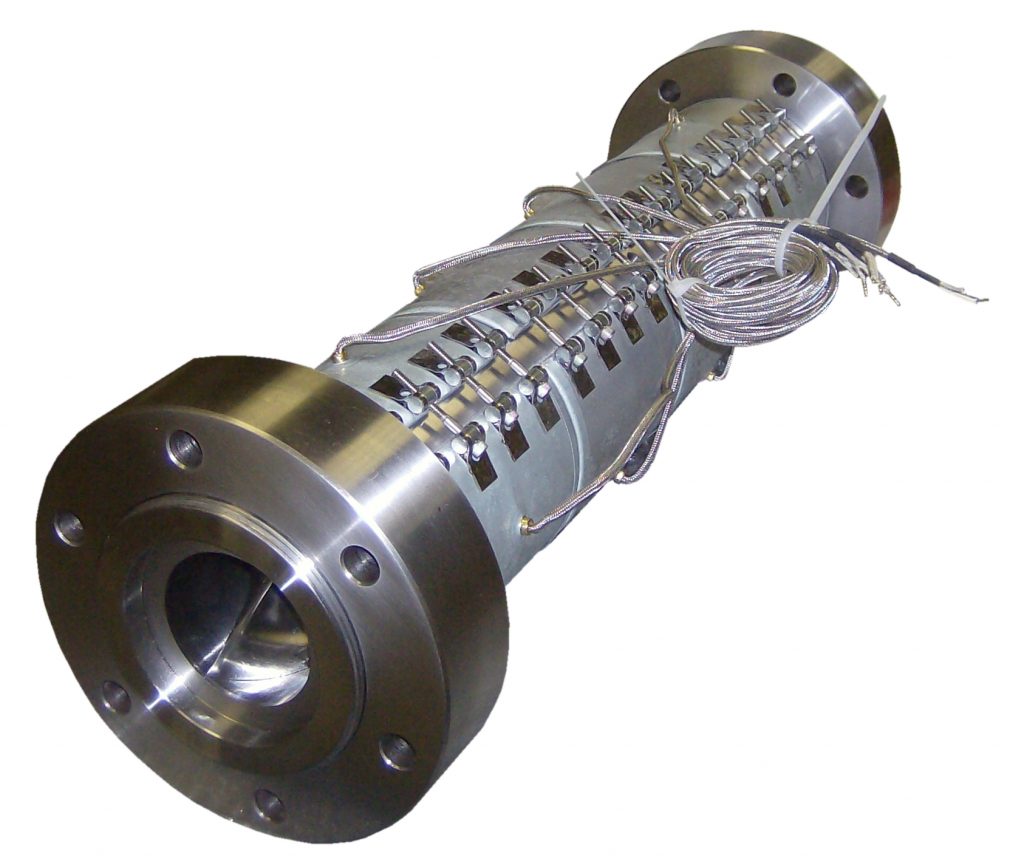

Aquecimento	Elétrico
Construção de barril	Liga de aço

		Saída da Extrusora
Não. Elementos	Diâmetro (polegadas)	Lb/h	Kg/h
6	1.00	50-800	25-365
6	1.25	100-1,750	45-800
6	1.50	200-2,500	90-1,135
6	2.00	500-4,000	230-1,815
6	2.50	600-6,500	270-3,000
6	3.00	1,000-10,000	455-4,550
6	4.00	1,800-18,000	800-8,000

		Saída da Extrusora
Não. Elementos	Diâmetro (polegadas)	Lb/h	Kg/h
9	1.00	50-200	25-90
9	1.25	50-450	35-200
9	1.50	100-850	45-390
9	2.00	300-2,000	135-910
9	2.50	800-2,500	365-1,135
9	3.00	1,000-5,000	455-2,270
9	4.00	1,800-9,000	800-4,000

Características

Excelente mistura ou mistura
Elimina gradientes térmicos no processo
Elementos de mistura de aço inoxidável de alto fluxo altamente polidos

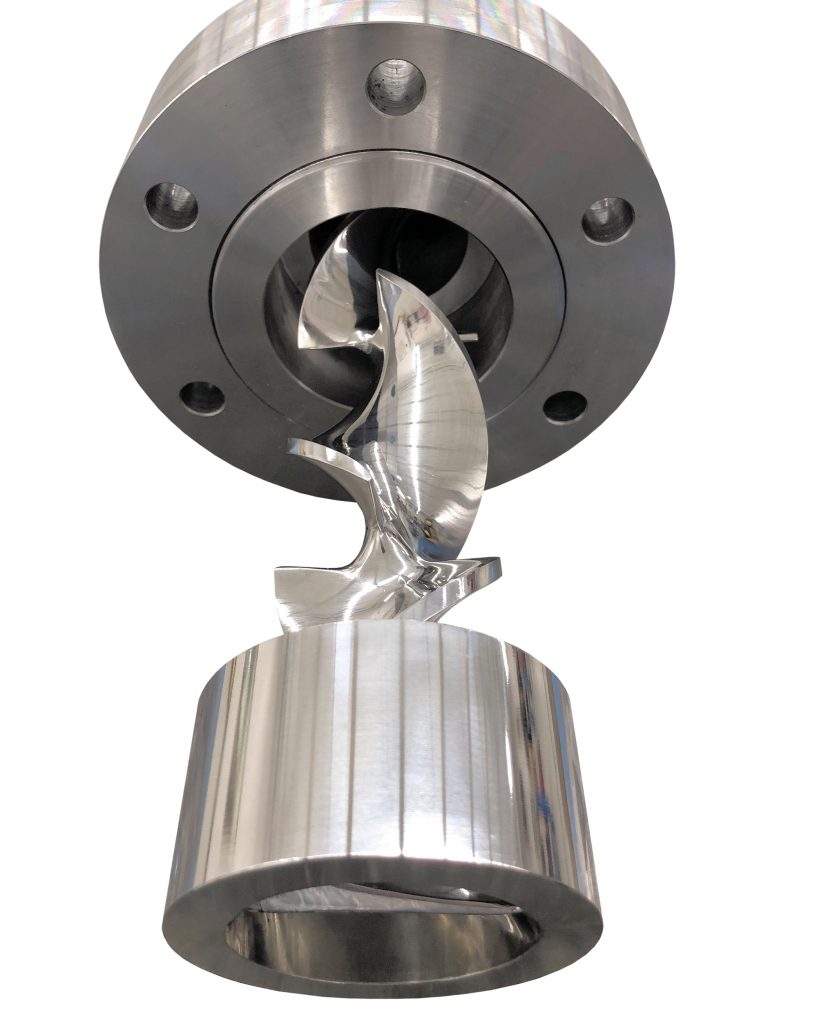

Elemento de mistura removível para troca rápida de material
Tempo de residência curto
Sem espaços mortos para o produto desligar ou degradar
Sem partes móveis
Facilmente adaptado à maioria dos tubos de fundição com flanges de entrada e saída personalizáveis
Remove a memória do processo de extrusão para materiais de alta viscosidade

Opções

Tambor e flanges de aço inoxidável
Cromagem ou niquelagem
Revestimento externo para calor/frio do fluido
Alta temperatura até 850°F [454°C]
Caixa de junção montada na caixa

Acessórios

Adaptadores
Controle de calor
Instrumentos de pressão
