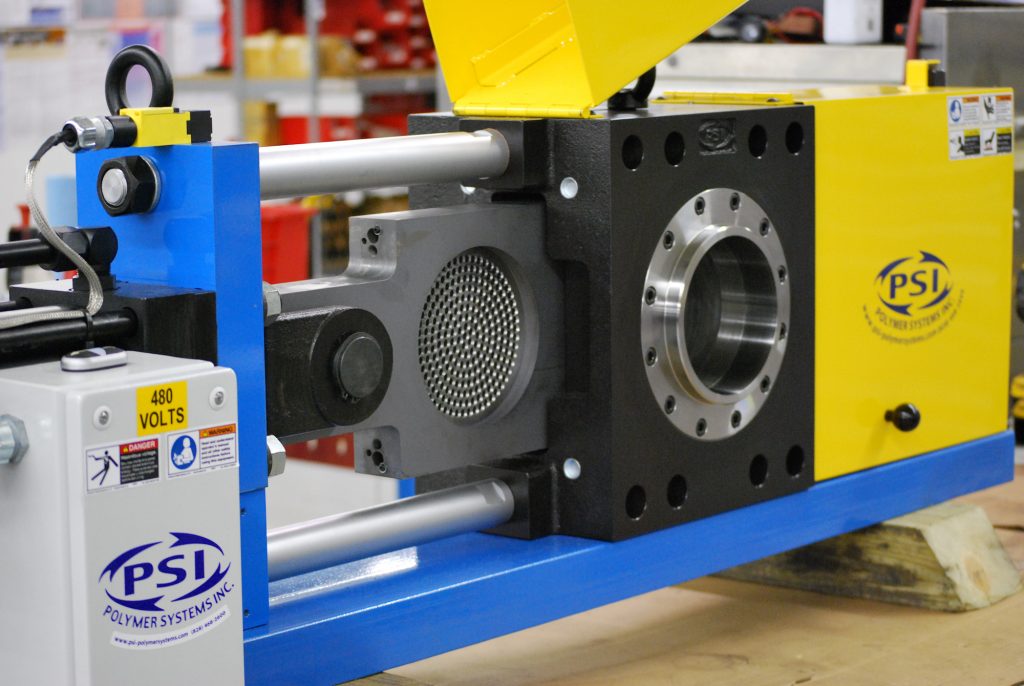

Changeur d'écran à plaque coulissante hydraulique (HSC)

Obtenez plus de votre processus

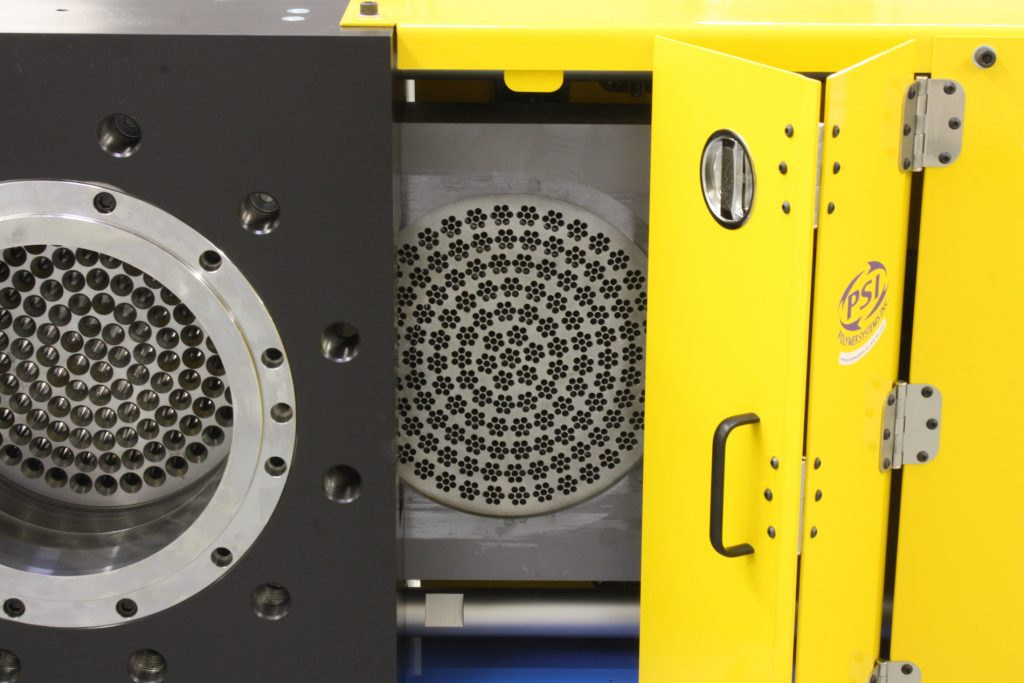

Considérés depuis longtemps comme le cheval de bataille de la filtration des polymères fondus, les changeurs de tamis à plaques coulissantes hydrauliques (HSC) sont une solution de filtration efficace et économique pour les films, les feuilles, la granulation et une foule d'autres applications capables de tolérer une interruption momentanée du processus. La conception utilise une plaque coulissante à mouvement alternatif à deux positions pour déplacer rapidement les paquets de tamis dans et hors du flux de fusion « à la volée ». Lors d'un changement d'écran avec l'extrudeuse en fonctionnement, la plaque coulissante glisse sous les joints et la pression de tête est momentanément détendu. Une fois que la plaque coulissante est en position avec le nouvel écran en ligne, la pression de la tête est instantanément rétablie, pressant fermement les joints contre la plaque coulissante pour une performance sans fuite.

Le cœur du système est le système Never-Wear breveté et garanti à vie de PSI.® système d'étanchéité activé par pression. contrairement à d'autres changeur d'écran hydraulique conceptions qui nécessitent un démontage annuel et le remplacement d'un anneau de pression en PTFE, l'anneau expansible breveté de PSI est entièrement en acier et ne s'use jamais. La conception sans entretien minimise l'usure des composants pour obtenir une longue durée de vie et ne nécessite aucun réglage de l'opérateur. Les joints d'origine, mis en service en 2003, fonctionnent toujours sans fuite et n'ont jamais été entretenus.

Technique

Connexions boulonnées :HSC-25 - HSC-65
Connexions boulonnées :HSC-80 - HSC-150
Température de fonctionnement :Jusqu'à 650 °F (343 °C)
Max. Pression d'entrée HSC-25 - HSC-80 :10 000 psi (690 bars)
Max. Pression d'entrée HSC-100 - HSC-150 :5 000 psi (345 bars)
Max. Pression différentielle:2 500 psi (175 bars)
Tension de l'électrovanne de commande :110V (24V en option)

Caractéristiques

Max. Débit*Max. AutorisationDiamètre de l'écranZone d'écranZonesChauffage kWLester
Diamètre d'alésage
Modèlelb/hkg/hpoucemillimètrepoucemillimètreen 2cm2CorpsPlaquekgkg
HSC-256002272.5564.82.8873.06.541.91 (option 3)2.60.6270123
HSC-351,1004183.5991.23.94100.012.278.61 (option 3)3.81.2385175
HSC-451,9507264.78121.45.19131.721.1136.41 (option 3)5.61.6560255
HSC-603,1001,1576.02152.96.56166.733.8218.23 (option 1)8.01.6775352
HSC-653,5501,3616.55166.47.06179.439.2252.73 (option 1)8.01.6775352
HSC-805,4002,0428.05204.58.69220.759.3382.5316.03.21,650749
HSC-1009,0003,62910.01254.310.81274.691.8592.4332.06.03,4601,570
HSC-12013,0005,44412.01305.112.88327.0130.2840.0432.06.03,8751,758
HSC-15020,0008,39215.01381.315.94404.9199.61,287.54 42.0 9.0 4,800 2,177
* Les débits sont des estimations et dépendent du matériau, de la viscosité, de la pression et du niveau de filtration.

Fonctionnalités

  • Système d'étanchéité activé par la pression sans fuite
  • Joint tout acier breveté avec garantie à vie
  • Packs d'écrans surdimensionnés pour une faible restriction / des temps d'exécution plus longs
  • Les changements d'écran rapides optimisent la productivité

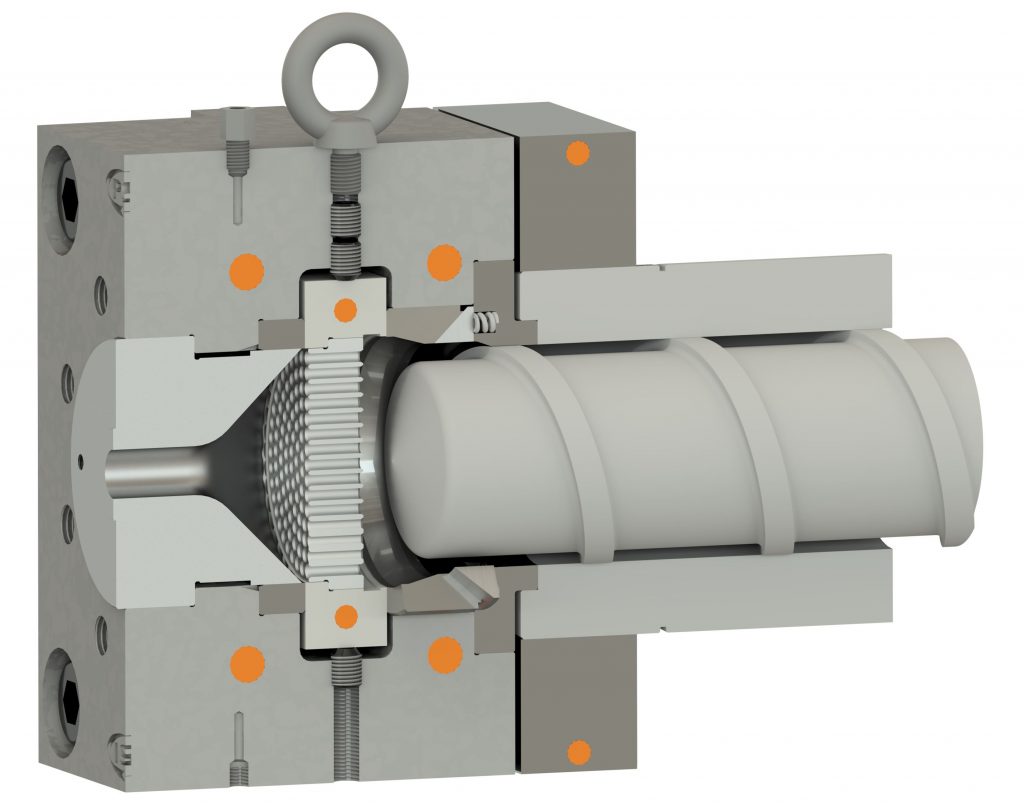

  • Passage de vis d'extrudeuse
  • Douille de réduction amovible en aval
  • Faites glisser les fils chauffants de la plaque pour les éloigner du poly
  • Protecteurs verrouillés électriquement
  • Plaque de disjoncteur à faible restriction (classement standard jusqu'à HSC-80 : 3000 dP)

Choix

  • Matériaux de construction spécifiques à l'application
  • Chromage ou nickelage
  • Trois (3) zones pour les petites unités (HSC-25 à HSC-45)
  • Réchauffeurs de tension spéciaux
  • Capteurs de proximité pour vérins hydrauliques
  • Chauffage/refroidissement du fluide interne
  • Joints spéciaux pour revêtement par extrusion – chaleur élevée/faible viscosité

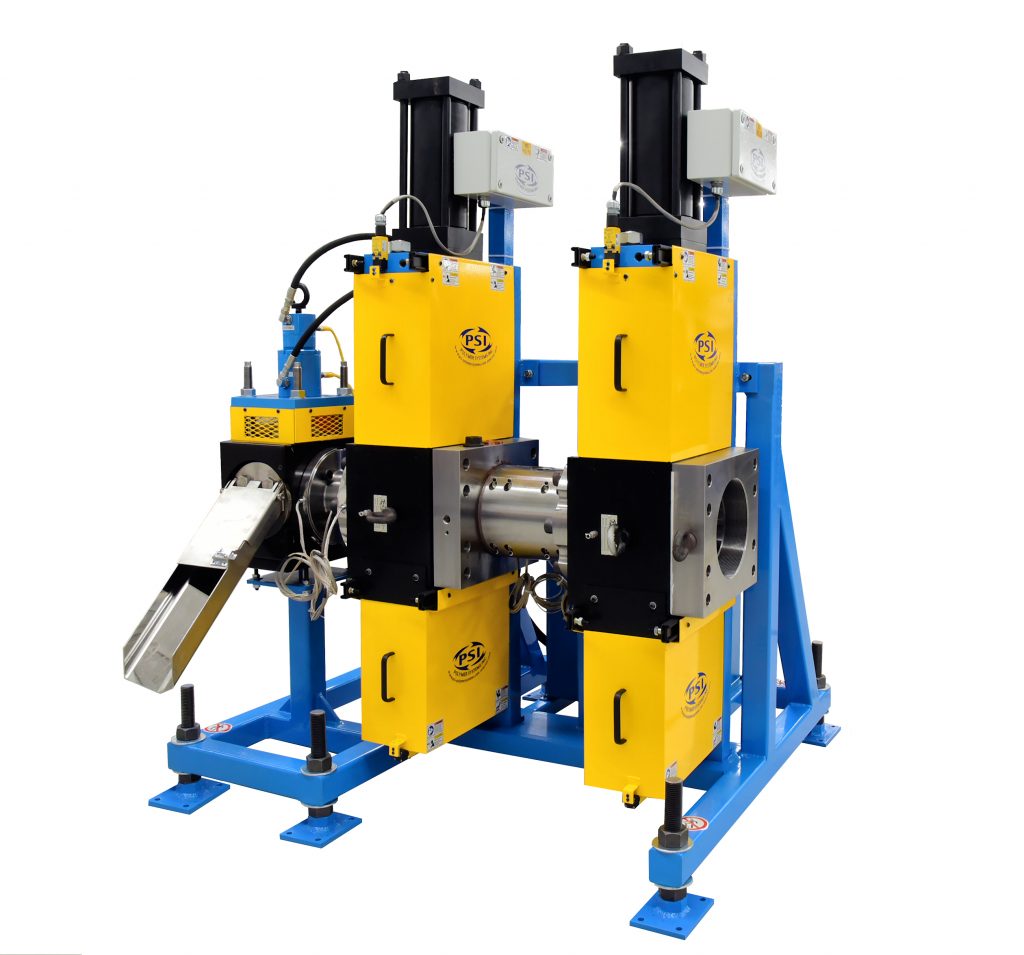

  • Position de déviation intégrale
  • Montage vertical (jusqu'à HSC-65)
  • Température élevée jusqu'à 850 °F [454 °C]
  • Clapet anti-retour de co-extrusion pour empêcher le reflux de matériau lors du changement d'écran
  • Paquet de polymères expansés (moussés)
  • Collecteur d'unité d'alimentation hydraulique pour le fonctionnement du changeur d'écrans multiples
  • Groupe hydraulique monté sur chariot
  • Commande solénoïde 24VDC ou 220VAC (norme 110V)
  • Conformité CE
